**章  C系列離心式水冷冷水機組

1．產品概述

1.1產品特點

格力C系列離心式冷水機組經多年潛心研究推出，采用了G際上先進的設計制造技術和微機控制系統，集可靠性高、高效節能，運行平穩、調節范圍寬等優點于一身。格力C系列離心式冷水機組在標準工況下的制冷量范圍為：1000～7200kW，采用環保制冷劑R134a，具有380V、6000V、10000V三種規格電源。可廣泛用于大型辦公樓宇、醫院、學校、商場以及工藝流程。
⑴高可靠性
◆ 專業設計工具—Concepts NREC
離心式壓縮機采用G際先進技術－美GConcepts NREC公司軟件設計制造，共享航空發動機設計制造*域**技術；通過Ansys、DyRoBeS等分析軟件對機組振動、臨界轉速進行校核，從根本上保證機組的可靠性。
⑵可靠的葉輪
葉輪材料為高強度鋁合金，銑加工制造而成，強度高，抗腐蝕性強；經過了葉型檢測、動平衡、超轉速等一系列嚴格的測試，高效可靠。
◆ 先進的數控加工設備
公司擁有德GDMG五軸加工中心和日本東芝大型臥式鏜銑中心多臺，保證壓縮機零件**佳加工精度。
◆ **的測試中心
公司擁有業內**先進的離心機組超大型在線檢測試驗臺（合肥機械研究所研制），嚴格按照G標GB/T10870、GB/T18430等的要求執行，測試能力達7800kW，每臺機組出廠前都經過了嚴格的全性能測試，以確保出廠機組的可靠性。
⑶高效節能
◆ 高效三元葉輪
三元流動原理設計的新型高效葉輪由后彎型長短葉片組成，保證了機組滿負荷、部分負荷時的效率；可調擴壓器結構調節氣流通道面積，極大改善了機組部分負荷性能。
◆ 超高效換熱管與新型換熱器
專為離心機組設計的新型換熱器使制冷劑分布更均勻，溫度場更合理，提高了換熱效率；同時，換熱器采用的超高效換熱管進一步降低了傳熱熱阻，大大提升了機組的制冷量和能效比。
◆ 自動無級調節
采用進口導葉對冷量進行連續調節，實現水溫的精確控制；壓縮機在**小負荷位置啟動，可在10～100％負荷內進行無級調節，與實際負荷完全匹配。
⑷控制先進
◆ **的控制平臺
控制系統使用高性能的專用32位CPU和DSP數字信號處理器，非常高的數據采集精度和超強的數據處理能力確保了系統控制很好的實時性和控制的精度。彩色液晶觸摸屏人機界面確保了良好的人機交互。輕松實現全自動控制和調試時手動控制。
◆ 先進的控制算法
采用先進的智能Fuzzy-PID復合控制算法。智能Fuzzy-PID復合控制是指智能技術、模糊技術與常規的PID控制算法相結合的控制方法，能確保系統具有更快的響應時間，更好的穩態性能。
◆ 彩色觸摸屏液晶顯示
采用彩色液晶觸摸屏作為顯示人機交互，采用文字、圖像、表格和曲線等多種顯示方式，可以實現對機組的全面監控和輕松控制。多角度記錄和顯示機組的運行狀態、各傳感器狀態、各閥門狀態以及運行參數。采用事件記錄方式記錄機組重要動作和故障，事件記錄次數多達一千多次。
◆ 遠程監控系統/BMS
本機型能夠接入格力遠程監控系統。或者能接入客戶的BMS系統。兩者只能接入其中一種系統。詳細介紹見本書第十一部分“遠程監控系統/BMS接口”。

1.2產品命名規則

LS	B	LX	5600	S	H	V	G
1	2	3	4	5	6	7	8



序號	代號描述	可選項
1	機組代號	LS-冷水機組
2	壓縮機型式	B-半封閉式壓縮機
3	壓縮機類型	LX-離心式壓縮機
4	名義制冷量	名義制冷量，單位：kW
5	壓縮機級數	缺省-單級；S-雙級
6	電機電壓	缺省-380V；M-6000V；H-10000V
7	變頻	缺省-定頻；V-變頻
8	能效代號	缺省-普通型；G-高能效

#p#分頁標題#e#

2．產品的性能與規格

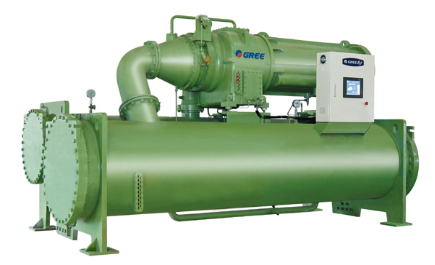

2.1產品外形圖



主   機                                                                                         變頻啟動柜
380V-3N-50Hz：

LSBLX1000G	LSBLX1200G	LSBLX1400G	LSBLX1600G	LSBLX1800G
LSBLX2000G	LSBLX2200G	LSBLX2400G	LSBLX2600G	LSBLX2800G
LSBLX3000G	LSBLX3200G	LSBLX3400G	LSBLX3600G	LSBLX3800G
LSBLX4000G	LSBLX4400G

10000V-3ph-50Hz：

LSBLX1000HG	LSBLX1200HG	LSBLX1400HG	LSBLX1600HG	LSBLX1800HG
LSBLX2000HG	LSBLX2200HG	LSBLX2400HG	LSBLX2600HG	LSBLX2800HG
LSBLX3000HG	LSBLX3200HG	LSBLX3400HG	LSBLX3600HG	LSBLX3800HG
LSBLX4000HG	LSBLX4400HG	LSBLX4800HG	LSBLX5200HG	LSBLX5600SHG
LSBLX6000SHG	LSBLX6400SHG	LSBLX6800SHG	LSBLX7200SHG

變頻系列：

LSBLX1000VG	LSBLX1200VG	LSBLX1400VG	LSBLX1600VG	LSBLX1800VG
LSBLX2000VG	LSBLX2200VG	LSBLX2400VG	LSBLX2600VG	LSBLX2800VG
LSBLX3000VG	LSBLX3200VG	LSBLX3400VG	LSBLX3600VG	LSBLX3800VG
LSBLX4000VG	LSBLX4400VG

2.2產品性能參數表

型號LSBLX□□G				1000	1200		1400		1600				1800			2000			2200			2400			2600			2800			3000				3200
冷量調節	%			10～100
制冷量	kW			1000	1200		1400		1600				1800			2000			2200			2400			2600			2800			3000				3200
	RT			284	341		398		456				511			568			625			682			740			796			854				909
IPLV		W/W		5.96		6.02		6.10		6.21				6.38			6.43			6.54			6.53			6.6			6.64			6.53			6.57
壓縮機型式				單級
操作系統				中文彩色液晶觸摸屏
安全保護裝置				壓縮機油壓差保護；供油溫度高溫保護；油泵過載保護；啟動動作異常保護；缺相逆相-啟動柜保護；喘振保護；主機繞組過熱保護；壓縮機高壓保護；壓縮機低壓保護；防凍保護；水流開關保護；頻繁啟停保護；傳感器故障保護；變頻器故障保護
電機	電源		V-ph-Hz	380/6000/10000V 3N～50Hz
	功率		kW	191	227		261				293		321			354			383			418			448			480			523			554
制冷劑	名稱			R134a
	充注量		kg	450	500		550				575		600			625			650			700			725			750			775			800
冷凍油	種類			68號合成脂類潤滑油
	灌注量		L	50	50		50		50			60			60			60			80			80			80			80			80
蒸發器	型式			滿液式殼管換熱器
	水流量		m3#p#分頁標題#e#/h	172	206		241		275				310			344			378			413			447			482			516				550
	水壓降		kPa	75	75		75		75				75			75			75			90			90			90			90				90
	流程數			2	2		2		2				2			2			2			2			2			2			2				2
	接管尺寸		mm	200	200		200		200				250			250			250			250			250			250			300				300
冷凝器	型式			臥式殼管換熱器
	水流量		m3/h	215	258		301		344				387			430			473			516			559			602			645				688
	水壓降		kPa	70	70		70		70				70			70			70			85			85			85			85				85
	流程數			2	2		2		2				2			2			2			2			2			2			2				2
	接管尺寸		mm	200	200		200		200				250			250			250			250			250			250			300				300
接管方式				法蘭式
外型尺寸	寬		mm	3630	3630		3630		3630				4150			4150			4150			4530			4530			4530			4530				4530
	深		mm	1680	1680		1680		1680				1900			1900			1900			2070			2070			2070			2120				2120
	高		mm	2060	2060		2060		2060				2250			2250			2250			2500			2500			2500			2500				2500
機組重量	凈重		kg	5700	6000		6300		6600				8800			9200			9400			10800			11200			11600			11800				12000
	運行重量		kg	6200	6600		6800		7100				9800			10200			10600			12800			13000			13200			13500				14000

 #p#分頁標題#e#


型號LSBLX□□G				3400			3600			3800			4000			4400			4800			5200			5600			6000			6400			6800			7200		7800
冷量調節	%			100～10
制冷量	kW			3400			3600			3800			4000			4400			4800			5200			5600			6000			6400			6800			7200		7800
	RT			967			1023			1081			1136			1251			1364			1479			1591			1706			1818			1934			2044		2217
IPLV		W/W		6.65		6.48			6.53			6.62				6.55		6.62			6.72			6.71			6.76			6.79			6.8			6.86			6.85
壓縮機型式				單級																					雙級
操作系統				中文彩色液晶觸摸屏
安全保護裝置				壓縮機油壓差保護；供油溫度高溫保護；油泵過載保護；啟動動作異常保護；缺相逆相-啟動柜保護；喘振保護；主機繞組過熱保護；壓縮機高壓保護；壓縮機低壓保護；防凍保護；水流開關保護；頻繁啟停保護；傳感器故障保護；變頻器故障保護
電機	電源		V-ph-Hz	380/6000/10000V 3N～50Hz															6000/10000V 3N～50Hz
	功率		kW	582			632			662				688		764			825			880			950			1010			1072			1138		1195			1295
制冷劑	名稱			R134a
	充注量		kg	825			900			925				950		1000			1050			1100			1500			1600			1700			1800		1900			2000
冷凍油	種類			68號合成脂類潤滑油
	灌注量		L	80	100			100			100				100		100			100			125			125			125			125			125			125
蒸發器	型式			滿液式殼管換熱器
	水流量		m3#p#分頁標題#e#/h	585			619			654			688			757			826			894			963			1032			1101			1170			1238		1342
	水壓降		kPa	90			115			115			115			115			115			115			125			125			125			125			125		125
	流程數			2			2			2			2			2			2			2			2			2			2			2			2		2
	接管尺寸		mm	300			300			300			300			350			350			350			350			350			400			400			400		400
冷凝器	型式			臥式殼管換熱器
	水流量		m3/h	731			774			817			860			946			1032			1118			1204			1290			1376			1462			1548		1677
	水壓降		kPa	85			100			100			100			105			105			105			125			125			125			125			125		125
	流程數			2			2			2			2			2			2			2			2			2			2			2			2		2
	接管尺寸		mm	300			350			350			350			350			350			350			400			400			450			450			450		450
接管方式			法蘭式
外型尺寸	寬		mm	4530			4750			4750			4750			4750			4750			4750			5350			5350			5350			5350			5350		5750
	深		mm	2120			2330			2330			2330			2480			2480			2480			2620			2620			2820			2820			2820		2920
	高		mm	2500			2750			2750			2750			2750			2750			2750			3100			3100			3100			3100			3100		3300
機組重量	凈重		kg	12200			14600			14800			15200			15800			16200			16600			22500			23800			25500			26100			26500		27000
	運行重量		kg	14500			16500			17000			17500			18000			18500			19000			25950			27500			29450			30200			31000		32000

說明：1、以上選型適用于冷凍水進出水溫度12/7℃，冷卻水進出水溫度32/37℃。#p#分頁標題#e#
2、標準機組水側承壓1.0MPa，可供選項1.6MPa。
3、具體的機組參數以產品銘牌為準。
4、如有特殊要求，請另行聯系。
5、本公司保留變更產品設計恕不預先通知的權利。
工作范圍

冷凍水		冷卻水
出水溫度(℃)	進出水溫差(℃)	進水溫度(℃)	進出水溫差(℃)
5~15	2.5~8	16~35	3.5~8



3．安裝基礎與環境

◆安裝環境
⑴制冷機應避免接近火源和易燃物。若與鍋爐等發熱體安裝在一起，應充分注意熱輻射的影響。
⑵**好選用室溫在40℃以下，通風通暢的場所，（因高溫是故障的原因并加快腐蝕）在40℃時的環境相對濕度應在90％以下，不允許室外或露天安裝、存放。
⑶應選取灰塵少的場所（灰塵是電故障的原因）。
⑷現場應采光良好，以便于維護、檢查。
⑸為滿足維護、檢修和清掃蒸發器-冷凝器換熱管的需要，機組四周必須留有足夠的空間（具體尺寸各機組的維修空間示意圖）。
⑹為便于機器起吊和檢修，應安裝行車或轉臂吊車，并確保機房要有足夠的高度。
⑺機組周圍及整個機房應能實現完全排水。
⑻避免太陽光直射。
◆ 安裝基礎
離心式制冷壓縮機的轉子經過嚴格的靜平衡與動平衡，因此其對基礎的動載荷很小，基礎尺寸見表“機組基礎尺寸”，為了防止機組基腳部位的腐蝕，要求機組四周排水通暢，機器底座鋼板對應的基礎平面應光滑平整，具體要求為：
⑴各基礎面之間的**大高低差（水平度）應為3mm以內。
⑵為便于制冷機維修檢查，基礎高度應高于地面100mm。
⑶在制冷機組的四周應設置排水溝。
⑷底座鋼板與制冷機組本體腳板之間不得有間隙。應用調整墊塞入底座鋼板與混凝土基礎之間，將底座鋼板調**水平（它們之間的高度差應在每米0.5mm以內）。
⑸吊起制冷機，將減振橡膠墊放置在底座鋼板上，再將制冷機放到減振橡膠墊上。
⑹底座鋼板和調整墊周圍二次灌漿固定。


機組安裝基礎示意圖
機組基礎尺寸（單位：mm）

機組型號	E	F	機組型號	E	F
LSBLX1000(H)(V)G	3290	1480	LSBLX3400(H)(V)G	3590	1870
LSBLX1200(H)(V)G	3290	1480	LSBLX3600(H)(V)G	3790	2080
LSBLX1400(H)(V)G	3290	1480	LSBLX3800(H)(V)G	3790	2080
LSBLX1600(H)(V)G	3290	1480	LSBLX4000(H)(V)G	3790	2080
LSBLX1800(H)(V)G	3290	1650	LSBLX4400(H)(V)G	3790	2230
LSBLX2000(H)(V)G	3290	1650	LSBLX4800HG	3790	2230
LSBLX2200(H)(V)G	3290	1650	LSBLX5200HG	3790	2230
LSBLX2400(H)(V)G	3590	1820	LSBLX5600SHG	4190	2370
LSBLX2600(H)(V)G	3590	1820	LSBLX6000SHG	4190	2370
LSBLX2800(H)(V)G	3590	1820	LSBLX6400SHG	4190	2570
LSBLX3000(H)(V)G	3590	1870	LSBLX6800SHG	4190	2570
LSBLX3200(H)(V)G	3590	1870	LSBLX7200SHG	4190	2570

#p#分頁標題#e#

三、安裝及維修空間尺寸

維修空間示意圖

安裝尺寸及維修空間（單位：mm）

機組型號	A	B	C	D
LSBLX1000(H)(V)G	1500	3500	1500	1220
LSBLX1200(H)(V)G	1500	3500	1500	1220
LSBLX1400(H)(V)G	1500	3500	1500	1220
LSBLX1600(H)(V)G	1500	3500	1500	1220
LSBLX1800(H)(V)G	1500	3500	1500	1220
LSBLX2000(H)(V)G	1500	3500	1500	1220
LSBLX2200(H)(V)G	1500	3500	1500	1220
LSBLX2400(H)(V)G	1500	3800	1650	1320
LSBLX2600(H)(V)G	1500	3800	1650	1320
LSBLX2800(H)(V)G	1500	3800	1650	1320
LSBLX3000(H)(V)G	1500	3800	1650	1320
LSBLX3200(H)(V)G	1500	3800	1650	1320
LSBLX3400(H)(V)G	1500	3800	1650	1320
LSBLX3600(H)(V)G	1500	4000	1800	1320
LSBLX3800(H)(V)G	1500	4000	1800	1320
LSBLX4000(H)(V)G	1500	4000	1800	1320
LSBLX4400(H)(V)G	1500	4000	1800	1320
LSBLX4800HG	1500	4000	1800	1320
LSBLX5200HG	1500	4000	1800	1320
LSBLX5600SHG	1500	4400	1800	1520
LSBLX6000SHG	1500	4400	1800	1520
LSBLX6400SHG	1500	4400	1800	1520
LSBLX6800SHG	1500	4400	1800	1520
LSBLX7200SHG	1500	4400	1800	1520

#p#分頁標題#e#

四、產品電氣安裝

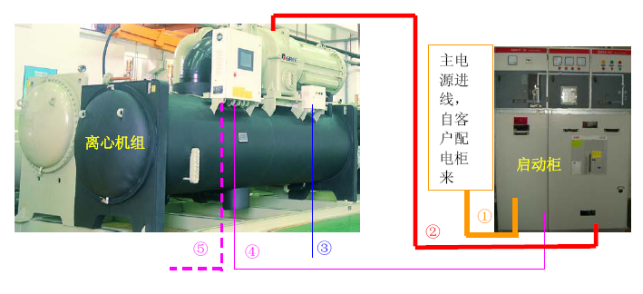

1）高壓離心機機組工程接線示意圖：
注：由于設計改進，機組外型可能會稍有更新，以實物為準。

配線說明：
1、線①為從客戶高壓配電柜**啟動柜的電源線，要求電源規格為10kV 3~ 50Hz。電源線從啟動柜下端進入，線徑要求隨機組功率調整。
2、線②為從啟動柜**離心機組主電機的動力線。動力線從啟動柜下端出線，線徑要求隨機組功率調整。
3、線③為從客戶低壓配電柜**離心機組油泵控制柜的電源線（三相帶零線、地線），線徑要求為2.5mm² 或以上。電源規格為380V 3N~ 50Hz。
4、線④為從啟動柜**離心機組主控制柜的信號控制線（具體連接參看下圖）。線徑要求為連接“5”、“6”號端子的為2.5 mm² 或以上，其余1.0mm² 或以上。
5、線⑤為從離心機主控制柜**水泵控制柜及遠程開關機的信號控制線（具體連接參看下圖）。線徑要求為1.0mm² 或以上。注：水泵控制柜由客戶提供。

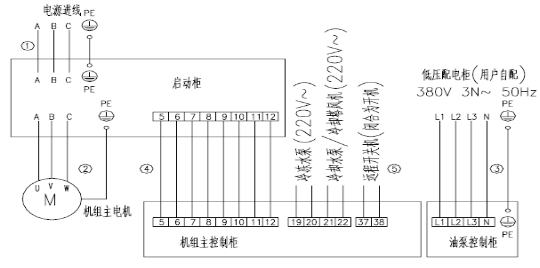

高壓離心機組工程接線原理圖

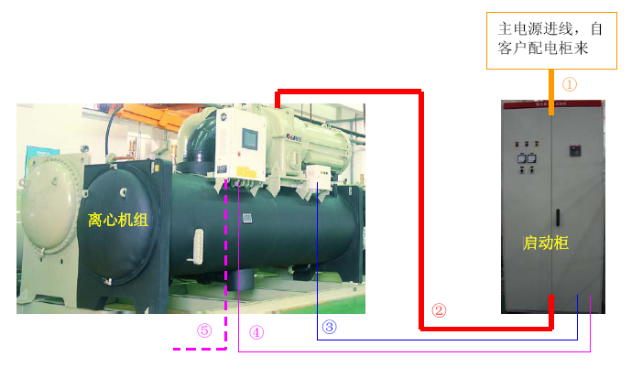

2）低壓離心機機組工程接線示意圖：
注：由于設計改進，機組外型可能會稍有更新，以實物為準。

配線說明：
1、線①為從客戶配電柜**啟動柜的電源線（三相帶零線、地線），要求電源規格為380V 3N~ 50Hz。電源線從啟動柜上端進入，線徑要求隨機組功率調整。
2、線②為從啟動柜**離心機組主電機的動力線（星三角啟動，6 根動力線，帶地線）。動力線從啟動柜下端出線，線徑要求隨機組功率調整。
3、線③為從啟動柜**離心機組油泵控制柜的電源線（三相帶零線、地線），線徑要求為2.5mm²或以上。
4、線④為從啟動柜**離心機組主控制柜的信號控制線（具體連接參看下圖）。線徑要求為連接“5”、“6”號端子的為2.5 mm² 或以上，其余1.0mm² 或以上。
5、線⑤為從離心機主控制柜**水泵控制柜及遠程開關機的信號控制線（具體連接參看下圖）。線徑要求為1.0mm² 或以上。注：水泵控制柜由客戶提供。

低壓離心機組工程接線原理圖
四、供貨范圍
1、機組供貨范圍
S=標準配置件；O=用戶自備件；P=用戶選購件

供貨內容	型號規格	類別	備注
主機	臺	S
制冷劑	R134a	S
潤滑油	68號合成脂類潤滑油	S
低壓啟動柜	臺	S	適于380V電壓機組
高壓啟動柜	臺	P	適于10kV、6kV電壓機組
油過濾器	個	P


2、遠程監控的供貨范圍
本機組具備遠程監控功能或接入客戶的BMS系統，需要用戶進行選配安裝，兩者只能選擇其中的一種接入。詳細介紹請參見本手冊的第十二部分。供貨范圍如下：
S=標準配置件；O=用戶自備件；P=用戶選購件

供貨內容	型號規格	類別	備注
電腦	臺	O	接入遠程監控時才需使用。 CPU：Pentium 4或以上. 內存：512M或以上. 硬盤：30G或以上. 顯示器：17寸彩色. 串口：**少1個串口 操作系統：Windows NT/ Windows 2000/Windows XP/ Windows 2003
通訊模塊套件	MC30-27/E(M)	S	包括通訊模塊 ZJ9002、變壓器、R1、L2、L4線。
遠程監控套件	FG30-00/A(M)	S	包括監控軟件光盤、光電隔離轉換器等
光電隔離中繼器	LN02200010	P	通訊距離每超過800米需要增加一個中繼器，通訊模塊每超過30個也需要增加一個
4芯（或2芯）五類雙絞線	米	O	線的長短數量根據工程需求而定

 #p#分頁標題#e#
